Étuve de laboratoire : types, applications et guide d'achat

L'étuve de laboratoire — définition et rôle

L'étuve de laboratoire est une enceinte thermique régulée conçue pour maintenir un volume d'air à une température stable et contrôlée, généralement dans une plage allant de quelques degrés au-dessus de la température ambiante jusqu'à 250°C, voire 300°C pour certains modèles haute température. Elle constitue l'un des équipements les plus polyvalents et les plus répandus dans les laboratoires scientifiques, qu'ils soient de chimie, de biologie, d'agroalimentaire, de matériaux ou de pharmacie.

Le terme "étuve" recouvre une réalité très diverse. Dans le langage courant du laboratoire, on l'emploie pour désigner aussi bien les enceintes de séchage (les plus fréquentes) que les enceintes de stérilisation par chaleur sèche (Poupinel), les incubateurs bactériologiques ou même les étuves sous vide. Il est donc essentiel de bien définir l'application avant de choisir un équipement.

Distinction avec les équipements voisins :

• Four à moufle : enceinte réfractaire atteignant des températures de 1000 à 1800°C, pour la calcination, la céramique, les essais de perte au feu. Très différent d'une étuve.
• Incubateur bactériologique : étuve de basse température (typiquement 20-60°C) avec une très haute précision (±0,1°C), destinée à la culture de micro-organismes. La limite entre étuve et incubateur est floue dans la gamme 20-80°C.
• Autoclave : stérilisation par vapeur d'eau sous pression, à distinguer absolument de la stérilisation par chaleur sèche à l'étuve (Poupinel). Ces deux méthodes ne stérilisent pas les mêmes matériaux et ne suivent pas les mêmes cycles.

Convection naturelle vs convection forcée

Le mode de circulation de l'air dans l'enceinte détermine en grande partie les performances thermiques de l'étuve : uniformité de température, temps de montée en température, homogénéité lors du chargement.

Convection naturelle (gravitationnelle)

Dans une étuve à convection naturelle, la circulation de l'air est assurée uniquement par les différences de densité entre l'air chaud (proche des résistances chauffantes) et l'air plus froid (proche des parois et des échantillons froids). L'air chaud monte, l'air froid descend, créant une circulation lente et douce.

Avantages : absence de turbulences (idéal pour les échantillons pulvérulents ou fragiles), fonctionnement silencieux, consommation légèrement réduite, prix plus bas. Inconvénients : gradients thermiques plus importants (jusqu'à ±5°C ou plus dans les modèles d'entrée de gamme), temps de montée en température plus long, perturbations thermiques importantes lors de l'ouverture de la porte ou du chargement d'objets froids.

Convection forcée (ventilée, ventilateur)

Une étuve à convection forcée intègre un ventilateur (soufflerie) qui assure la circulation active de l'air. L'air est pulsé par le ventilateur, passe sur les résistances chauffantes, circule uniformément dans le volume utile et revient vers le ventilateur. Ce flux homogénéise la température dans tout le volume.

Avantages : uniformité de température nettement améliorée (±1°C à ±3°C selon le modèle), temps de montée en température réduit de 30 à 50 %, récupération rapide après ouverture. Inconvénients : le flux d'air peut disperser des poudres légères, légèrement plus bruyant, coût supérieur.

Types d'étuves selon l'application

La multiplicité des applications dans les laboratoires modernes a conduit les fabricants à développer des modèles très spécialisés. La gamme de températures, la précision, les matériaux de construction et les accessoires varient considérablement d'un type à l'autre.

Étuve de séchage (30-250°C)

C'est le type le plus courant. Elle est utilisée pour sécher la verrerie de laboratoire après lavage, pour l'élimination de l'humidité d'échantillons (détermination de la teneur en eau), pour le traitement thermique de substrats, la polymérisation de résines, le séchage de membranes de filtration et l'évaporation de solvants à point d'ébullition élevé. Volumes typiques : de 14 L (paillasse) à 1000 L (grand volume). Uniformité : ±2°C à ±5°C selon le modèle et la charge.

Étuve de stérilisation par chaleur sèche (160-180°C) — Poupinel

L'étuve Poupinel stérilise par chaleur sèche à 160°C pendant 2 heures ou à 180°C pendant 30 minutes. Elle est utilisée pour stériliser la verrerie (pipettes, béchers, boîtes de Petri), les poudres non fusibles, les huiles, les instruments métalliques ne supportant pas l'humidité. Elle ne peut pas stériliser les liquides aqueux, les matières plastiques standard ni les milieux de culture. Les cycles de stérilisation par chaleur sèche sont nettement plus longs qu'à l'autoclave (vapeur) car l'air est un bien moins bon conducteur de chaleur que la vapeur.

Incubateur bactériologique (20-60°C, ±0,1°C)

L'incubateur bactériologique est une étuve de basse température caractérisée par une très haute précision de régulation (±0,1°C sur le set-point) et une très bonne uniformité spatiale. Il est utilisé pour cultiver des bactéries (37°C pour les espèces mésophiles, 42°C pour Campylobacter, 55°C pour les thermophiles), des champignons, des levures, et pour réaliser des tests enzymatiques et immunologiques nécessitant une température précise. Les modèles sophistiqués permettent également le contrôle du CO₂ et de l'humidité (incubateurs cellulaires).

Étuve de vieillissement / essais climatiques

Ces étuves sont conçues pour réaliser des essais de vieillissement accéléré (ageing tests) conformément à des normes telles que EN 60068-2-2 (essais de chaleur sèche pour composants électroniques) ou ISO 188 (vieillissement du caoutchouc). Elles se caractérisent par une uniformité thermique certifiée, une traçabilité des cycles, et souvent par la possibilité de raccordement à un système d'enregistrement de données. Plages typiques : 40°C à 300°C.

Étuve sous vide (vacuum oven)

L'étuve sous vide combine le chauffage et la mise sous vide partiel (typiquement jusqu'à quelques mbar). Elle permet de sécher des matériaux sensibles à l'oxydation ou des matériaux dont les solvants ont un point d'ébullition élevé à pression atmosphérique. Applications : séchage de polymères hygroscopiques, dégazage de résines époxy, séchage de poudres délicates, lyophilisation partielle. Précaution : ne pas utiliser avec des solvants inflammables sans équipement EX adapté.

Étuve hybride incubateur réfrigéré (Peltier, 0-70°C)

Ces modèles combinent chauffage et refroidissement par effet Peltier ou par groupe frigorifique. Ils permettent de travailler en dessous de la température ambiante (jusqu'à 0°C ou -10°C) comme au-dessus, avec une grande précision. Ils remplacent avantageusement une étuve et un incubateur réfrigéré séparés pour certaines applications.

Paramètres techniques clés

Lors du choix d'une étuve, plusieurs paramètres techniques doivent être évalués en fonction de l'application :

• Volume utile : de 14 L (modèles de paillasse compacts) à plus de 1000 L (grandes armoires). Le volume utile est inférieur au volume brut en raison des parois et des équipements internes.
• Uniformité de température : spécifiée dans les normes EN 60068-2-2. Elle exprime l'écart maximal de température entre tous les points du volume utile à l'état stabilisé. ±1°C, ±2°C ou ±5°C selon les modèles.
• Temps de montée en température : durée nécessaire pour atteindre la température de consigne à partir de la température ambiante, avec l'enceinte vide.
• Sécurité sur-température (over-temperature protection) : thermostat de sécurité indépendant du régulateur principal. Coupe l'alimentation des résistances si la température dépasse un seuil réglable. Obligatoire pour les étuves conformes EN 61010.
• Matériau intérieur : inox 304 ou 316 pour la résistance à la corrosion et le nettoyage, aluminium pour la légèreté et la conductivité.

Normes applicables

Les étuves de laboratoire sont soumises à plusieurs normes selon leur usage :

• EN 60068-2-2 : Essais d'environnement — chaleur sèche (test Bb). Définit les méthodes d'essai de chaleur sèche pour composants et équipements. Utilisée pour les étuves de vieillissement.
• EN 61010-1 : Règles de sécurité pour les appareils électriques de mesurage, de régulation et de laboratoire. S'applique à toutes les étuves de laboratoire vendues en Europe.
• ISO 17511 / EN 14820 : Pour les incubateurs utilisés en diagnostics in vitro.
• GMP/BPF (Bonnes Pratiques de Fabrication) : Dans l'industrie pharmaceutique, les étuves utilisées dans les processus de fabrication doivent être qualifiées (IQ/OQ/PQ) et leur utilisation documentée.
• Pharmacopée Européenne (Ph. Eur.) : Définit des exigences spécifiques pour les équipements utilisés dans les tests pharmacopéaux (ex. : essai de perte à la dessiccation).

Calibration et qualification d'une étuve

La calibration d'une étuve consiste à vérifier que la température réelle à différents points du volume utile correspond aux valeurs affichées, avec une incertitude de mesure connue. Cette opération est réalisée par des techniciens qualifiés utilisant des sondes de température calibrées (Pt100 ou thermocouples de type T ou K certifiés COFRAC).

Cartographie thermique (temperature mapping) : il s'agit de la mesure simultanée de la température en plusieurs points représentatifs du volume utile (généralement 9 points minimum : 8 coins + centre) à la température de consigne. La cartographie permet de vérifier l'uniformité et d'identifier les points froids ou chauds. Elle est réalisée à charge utile vide et, si nécessaire, en charge représentative.

La qualification formelle d'une étuve de laboratoire suit le schéma IQ/OQ/PQ. La qualification des performances (PQ) inclut la cartographie thermique, la vérification de la stabilité à long terme et la vérification du thermostat de sécurité.

Conseils d'utilisation et d'entretien

Chargement correct : ne jamais obstruer les grilles ou perforations de ventilation internes. Laisser un espace minimum entre les échantillons et les parois (recommandation : 10 % de l'espace par face libre). Un chargement excessif dégrade l'uniformité thermique et augmente le temps de stabilisation.

Solvants inflammables : ne jamais introduire de solvants inflammables dans une étuve standard. Les vapeurs organiques peuvent s'enflammer au contact des résistances chauffantes. Il existe des étuves EX (ATEX) conçues pour cet usage, dans lesquelles toutes les sources d'allumage potentielles sont éliminées.

Nettoyage : nettoyer l'intérieur de l'enceinte régulièrement avec un chiffon humide légèrement détergent. La cuve interne en inox supporte bien les nettoyants de laboratoire courants. Éviter les abrasifs qui rayent la surface et favorisent la corrosion.

Vérification périodique : vérifier le bon fonctionnement du thermostat de sécurité au moins annuellement. Contrôler visuellement l'état des joints de porte. Un joint défaillant entraîne des pertes de chaleur significatives et dégrade les performances.

Avec un entretien approprié et une utilisation conforme à ses spécifications, une étuve de laboratoire de qualité (Binder, Froilabo, LMR, Poleko) peut fonctionner sans problème majeur pendant 10 à 20 ans. C'est un investissement durable qui conditionne directement la qualité des résultats analytiques obtenus au laboratoire.

Quelles étuves de laboratoire choisir pour votre usage ?

De la petite étuve économique 15 litres pour les séchages courants à l'étuve grande capacité 400 litres pour les traitements en lot, LaboModerne propose une gamme complète d'étuves à convection naturelle et forcée pour tous les laboratoires.

Étuves série EL — régulateur Smart PRO, haute précision (→ voir ce produit)

Étuves de laboratoire à convection naturelle avec régulateur Smart PRO pour un contrôle précis de la température. La technologie de régulation PID avancée garantit une excellente uniformité thermique et une stabilité de ±0,5°C. Idéales pour le séchage d'échantillons, la stérilisation sèche, les tests de vieillissement accéléré et la polymérisation.

• Régulateur Smart PRO — précision et uniformité thermique optimales
• Stabilité de température : ±0,5°C
• Volumes disponibles : 53 L et plus selon référence
• Cuve intérieure inox, grilles chromées
• Thermostat de sécurité indépendant intégré

Voir ce produit →

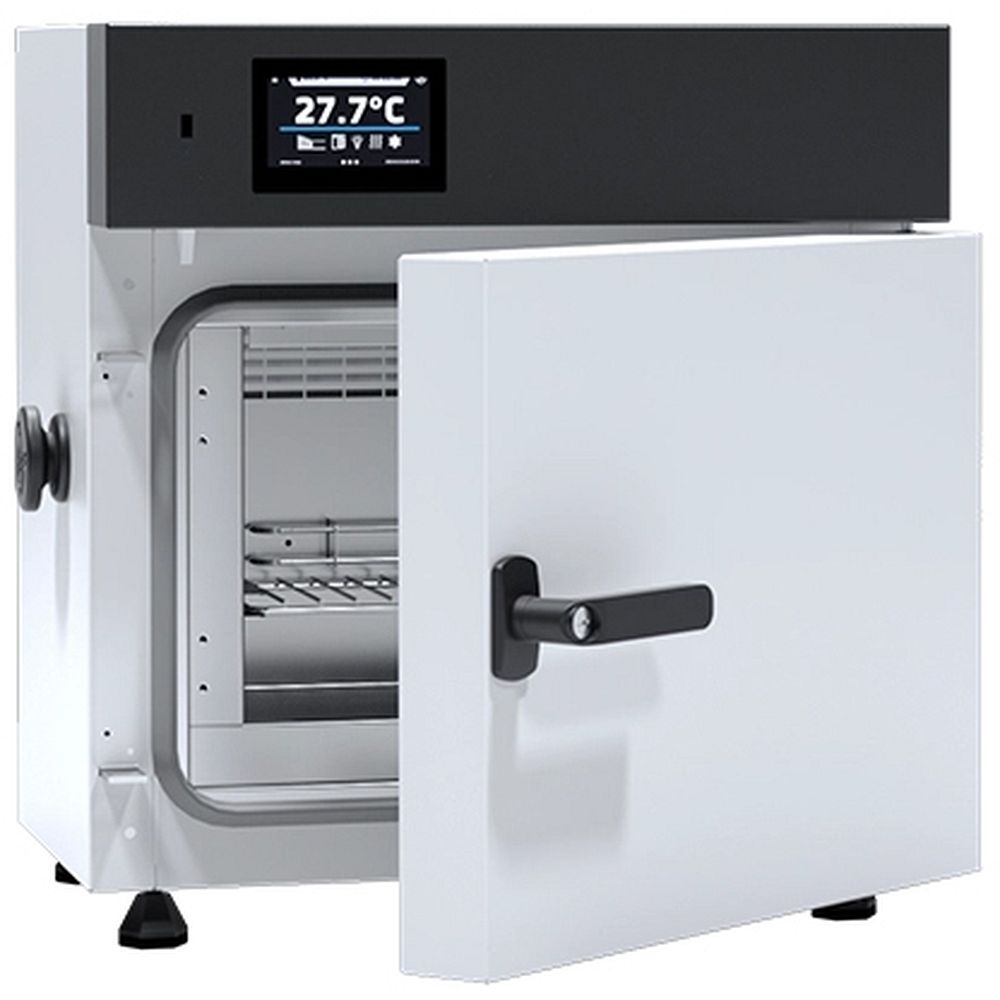

Petites étuves économiques — 15 ou 32 litres, compactes (→ voir ce produit)

Étuves compactes économiques de 15 ou 32 litres, idéales pour les laboratoires disposant d'un espace limité ou d'un budget restreint. Convection naturelle pour un séchage doux sans déssèchement de surface. Parfaites pour les séchages courants, la stérilisation de petits équipements et les tests de stabilité à petite échelle.

• Volumes : 15 litres ou 32 litres
• Convection naturelle — séchage doux et homogène
• Encombrement minimal sur paillasse
• Solution économique pour les besoins courants
• Thermostat de sécurité intégré

Voir ce produit →

Étuves convection forcée — interface USB, séries FD (→ voir ce produit)

Étuves à convection forcée (ventilateur interne) pour une distribution thermique rapide et homogène dans toute l'enceinte. L'interface USB permet l'enregistrement continu des données de température pour la traçabilité et la cartographie thermique. Idéales pour les séchages rapides, stérilisations et tests nécessitant une uniformité stricte.

• Convection forcée — distribution thermique rapide et homogène
• Interface USB — enregistrement de données et traçabilité
• Excellente uniformité thermique dans tout le volume utile
• Adapté aux séchages rapides et stérilisations sèches
• Régulateur de température programmable

Voir ce produit →

Étuves LMR® 52 à 400 litres — grande capacité (→ voir ce produit)

Gamme d'étuves LMR® allant de 52 à 400 litres pour les traitements en lot et les grandes séries. Convection naturelle avec régulateur de précision pour une température homogène dans tout le volume utile. La grande capacité permet de traiter simultanément de nombreux échantillons ou de grands contenants, réduisant les coûts opérationnels par cycle.

• Volumes : 52 à 400 litres selon référence
• Convection naturelle avec régulateur de précision
• Grande capacité — traitement en lot optimisé
• Marque LMR® — référence qualité LaboModerne
• Cuve intérieure inox, grilles chromées amovibles

Voir ce produit →

Étuve à convection forcée série FD — compacte et performante (→ voir ce produit)

Étuve compacte à convection forcée série FD pour les laboratoires cherchant performance et encombrement réduit. Le ventilateur interne assure une distribution rapide et homogène de la chaleur dès la mise en chauffe. Solution idéale pour les séchages rapides de verrerie, la stérilisation de petits équipements et les tests de vieillissement.

• Convection forcée — montée en température rapide
• Format compact — s'intègre facilement sur paillasse
• Uniformité thermique grâce à la circulation d'air forcée
• Adapté séchage verrerie et stérilisation petits équipements
• Régulateur de température avec thermostat de sécurité

Voir ce produit →
